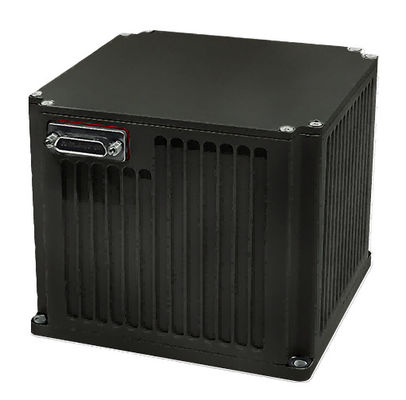

Optisch-vezel-inertiaal navigatiesysteem voor luchtvaartuigen Optisch-giro-inertiaal navigatiesysteem in de lucht

MOQ:	1 SET
Leveringstermijn:	30 werkdagen
Toeleveringskapaciteit:	500 stuks per jaar

Details Informatie

Productbeschrijving

Gedetailleerde informatie

Plaats van herkomst

China

Merknaam

Star & Inertia Technology

Accelerometer/maanden bias herhaalbaarheid (1σ):

≤500 μg

Accelerometer/maanden schaalfactornauwkeurigheid (1σ):

≤500 ppm

Herhaalbaarheid gyro/bias (1σ):

≤0,1°/uur

Gyro-/schaalfactornauwkeurigheid (1σ):

≤300 ppm

Gyro/willekeurige wandeling (1σ):

≤0,03°/√uur

Positiegewogenheid/pure traagheid:

≤1nm/10min

Positiegewogenheid/Inertiële satellietnavigatie combinatie:

Beter dan satelliet nauwkeurigheid

Snelheidsnauwkeurigheid/pure traagheid:

Snelheidsnavigatie/Inertiële navigatie via satelliet:

≤ 0,2 m/s

Hoeksnelheid:

≥±400°/sec

Hoekversnelling:

100.000°/sec2

Versnelling:

>40g

Hoekige houding:

Elke oriëntatie

Uitlijningstijd:

≤5min

Invoer/uitvoer:

2 RS422 seriële poorten

Koersnauwkeurigheid/pure traagheid:

Combinatie van koersnavigatie/satellietnavigatie:

≤ 1°sec ((L)

Pitch & Roll nauwkeurigheid/pure traagheid:

Pitch & Roll Accuracy/satellietnavigatie combinatie:

≤0.2°

Stroomverbruik:

<10W

Afmetingen:

70 × 70 × 53 mm

Gewicht:

<500 g

Temperatuur:

-40℃~60℃

Schok:

15 g, halve sinusgolf 11 ms

Ingangsspanning:

DC24V(±25%)

Koeling:

Geleiding naar montageplaat

Trillingen:

20 ~ 2000 Hz, 6,06 g

MTBF:

>20000 uur

Productbeschrijving

Deoptisch gyrosynchrone navigatiesysteem in de luchtis ontworpen metoptische gyroscopen en kwartsversnellingsmetersHet gebruik van eenstrapdown inertiële navigatiearchitectuur, met facultatieveop modulatie gebaseerde techniekenHet systeem verricht intern navigatieverwerking met hoge snelheid en levert continu navigatiegegevens in realtime.

Systeemkenmerken

Optische gyro- en kwartsversnellingsmeterconfiguratie
Voorziet in een stabiele traagheidsgevoel geschikt voor luchtgebonden bedrijfsomstandigheden.
Strapdown Inertiële Navigatiestructuur
Compact en geïntegreerd ontwerp voor real-time houding, snelheid en positie berekening.
High-speed navigatieverwerking
Ingebedde navigatiealgoritmen zorgen voor tijdige berekening en output van navigatieparameters.
Integratie van navigatie met meerdere bronnen
In staat om externe navigatie-informatie op te nemen, zoals satellietnavigatie, astronomische referentie, hoogtemeters, radionavigatiehulpmiddelen en op visie gebaseerde gegevens, op basis van de configuratie van de gebruiker.
Meerdere werkwijzen
Ondersteuningzuivere traagheidsnavigatieevenalsgeïntegreerde navigatie- en informatiefusie-modi met meerdere bronnen.

Belangrijkste voordelen

Continu navigatievermogen
Behoudt een stabiele navigatie-uitgang onafhankelijk van de beschikbaarheid van externe signalen.
Flexible configuratie
Informatiebronnen en fusiestrategieën kunnen worden aangepast aan de verschillende missievereisten.
Betrouwbare real-time-uitvoer
Biedt consistente navigatiegegevens die vereist zijn door de geleidings- en besturingssystemen in de lucht.
Sterke systeemcompatibiliteit
Ontworpen voor integratie met avionics en missiesystemen van vliegtuigen.

Toepassingen

Inertiële navigatiesystemen voor luchtvaartuigen
Navigatie en begeleidingluchtvaartuigen met vaste vleugels, helikopters en UAV's
Geïntegreerde navigatiesystemencombinatie van traagheids- en satellietgegevens
luchtvaartplatforms waarvoorhouding, koers, snelheid en positie informatie
Luchtvaartonderzoek, -tests en gespecialiseerde luchtaanvoeringsmissies
